概述 本文将介绍如何使用Jmeter+influxDB+Grafana搭建压测可视化实时监控

概述 本文将介绍如何使用Jmeter+influxDB+Grafana搭建压测可视化实时监控

痛点

在使用jmeter做性能测试的时候，监控系统性能的时候，无论是使用插件还是报告生成，都比较麻烦，比如监控服务的tps信息 image.png

为了能够及时看到实时，并且比较美观的图表，我们可以通过jmeter的AbstractBackendListenerClient类，使用Backend Listener发送数据到数据库的存储实时结果。

从jmeter2.13开始，Backend Listener提供一下功能：

  • 实时数据

  • 漂亮图表

  • 能够对比2个以上的测试计划

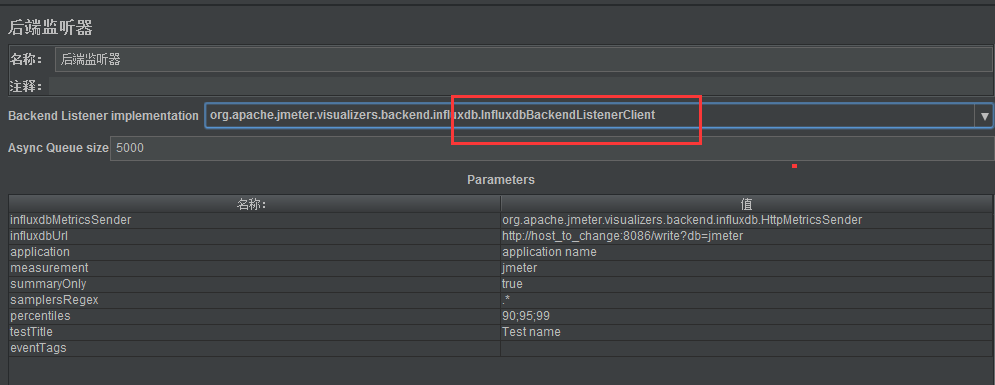

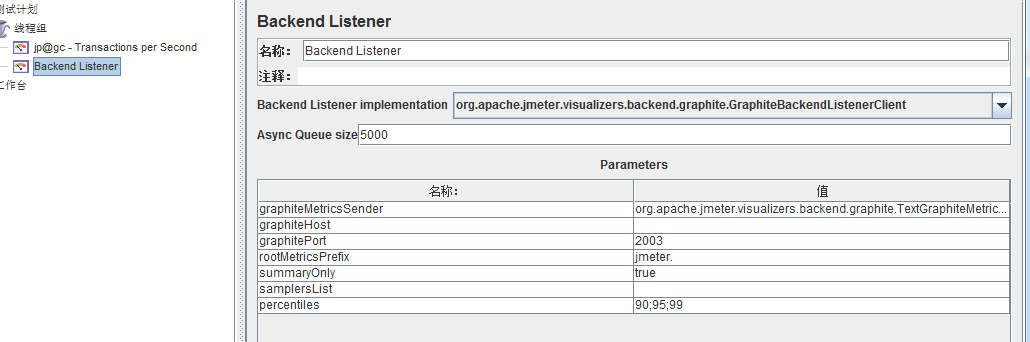

image.png JMeter 3.2的Backend Listener中引入了 InfluxDBBackendListenerClient允使用UDP或HTTP协议将统计指标发送到InfluxDB image.png

此类提供的功能：

  • 实时数据

  • 漂亮图表

  • 能够对比2个以上的测试计划

  • 能够向图表添加注释

  • 只要jmeter产生相同的Backend，就可以存储监控数据

Influxdb简介

InfluxDB是用Go语言编写的高性能、高可用的分布式时序数据存储数据库，无其他依赖，安装简单快速。 该数据库现在主要用于存储涉及大量的时间戳数据，如DevOps监控数据，APP metrics, loT传感器数据和实时分析数据。

InfluxDB特征：

  • 无结构(无模式)：可以是任意数量的列

  • 可以设置metric的保存时间

  • 支持与时间有关的相关函数(如min、max、sum、count、mean、median等)，方便统计

  • 支持存储策略:可以用于数据的删改。(influxDB没有提供数据的删除与修改方法)

  • 支持连续查询:是数据库中自动定时启动的一组语句，和存储策略搭配可以降低InfluxDB的系统占用量。

  • 原生的HTTP支持，内置HTTP API

  • 支持类似sql语法select * from mysql.user

  • 支持设置数据在集群中的副本数

  • 支持定期采样数据，写入另外的measurement，方便分粒度存储数据。

  • schemaless: 结构型数据库类似Mysql需要先定义列，influxdb无需预先定义，无结构的

与传统数据库中的名词比较

influxDB中的名词

传统数据库的概念

database

数据库

measurement

数据库中的表

points

表里面的一行数据

influxdb的points数据说明

  • time：默认存储数据会有时间，时间无需关心，会帮我们自动插入

  • tags：用来存储数据标识，比如CPU.idle

  • fileds:用来存储数据 value=90

influxdb下载安装

下载：

百度网盘下载地址：https://pan.baidu.com/s/13hKY22krYSLTs9_A2O7KVA 提取码：sc9z

[root@jmeter ~]#wget https://dl.influxdata.com/influxdb/releases/influxdb-1.7.0.x86_64.rpm --no-check-certificate

安装

[root@jmeter opt]# rpm -ivh influxdb-1.7.0.x86_64.rpm

Preparing...                ########################################### [100%]
   1:influxdb               ########################################### [100%]

安装完之后，生成默认的配置文件 /etc/influxdb/influxdb.conf

修改influxDB配置文件

在配置文件中找到graphite配置项，去掉前面的“#”号

[root@jmeter opt]# vim /etc/influxdb/influxdb.conf

[[graphite]]
  # Determines whether the graphite endpoint is enabled.
   enabled = true
   database = "jmeter"		# 数据库名称
   retention-policy = ""
   bind-address = ":2003"		# 端口
   protocol = "tcp"
   consistency-level = "one"

修改以下信息

[meta]
  dir = "/usr/local/influxdb/meta"		#存放最终存储的数据，文件以.tsm结尾
[data]
  dir = "/usr/local/influxdb/data"	#存放数据库元数据 wal
  wal-dir = "/usr/local/influxdb/wal"		#存放预写日志文件

修改HTTP端口信息

[http]
  # Determines whether HTTP endpoint is enabled.
   enabled = true

  # The bind address used by the HTTP service.
   bind-address = ":8086"

创建目录更新权限

[root@jmeter ~]#mkdir -p /usr/local/influxdb/

[root@jmeter ~]#chown -R influxdb:influxdb /usr/local/influxdb/

修改完成之后，可以使用以下命令启动influxDB服务

两种方法：

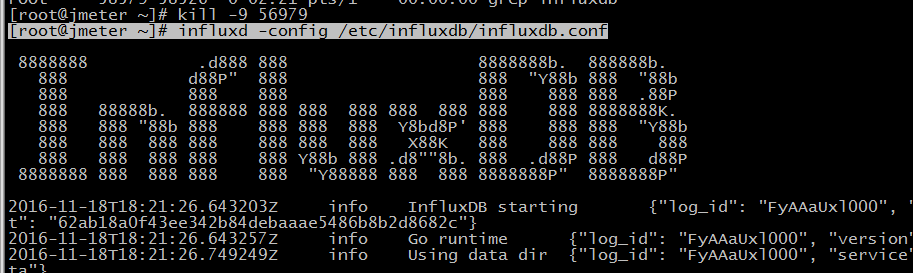

1、[root@jmeter ~]# influxd -config /etc/influxdb/influxdb.conf
2、添加到环境变量中（推荐）
[root@jmeter ~]# vim /etc/profile
export INFLUXDB_CONFIG_PATH=/etc/influxdb/influxdb.conf
[root@jmeter ~]# source /etc/profile
[root@jmeter ~]# influxd &
influxDB的tcp端口：8088
查看端口有没有起来
[root@jmeter ~]# netstat -anp|grep 8088
influxDB数据库操作
[root@jmeter ~]# influx		# 登录数据库
Connected to http://localhost:8086 version 1.6.0
InfluxDB shell version: 1.6.0
> show databases			# 查看数据库
name: databases
name
----
_internal
jmeter
> create database "jmeter"		# 创建数据库
> use jmeter					#切换数据库
Using database jmeter
> create user "admin" with password '123456' with all privileges		# 创建管理员权限的用户

Jmeter配置

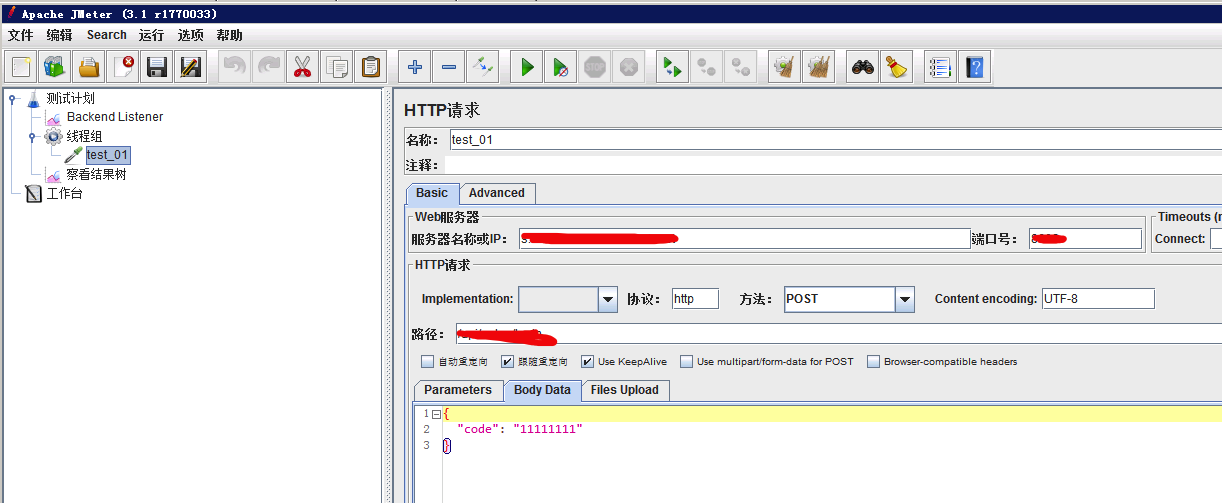

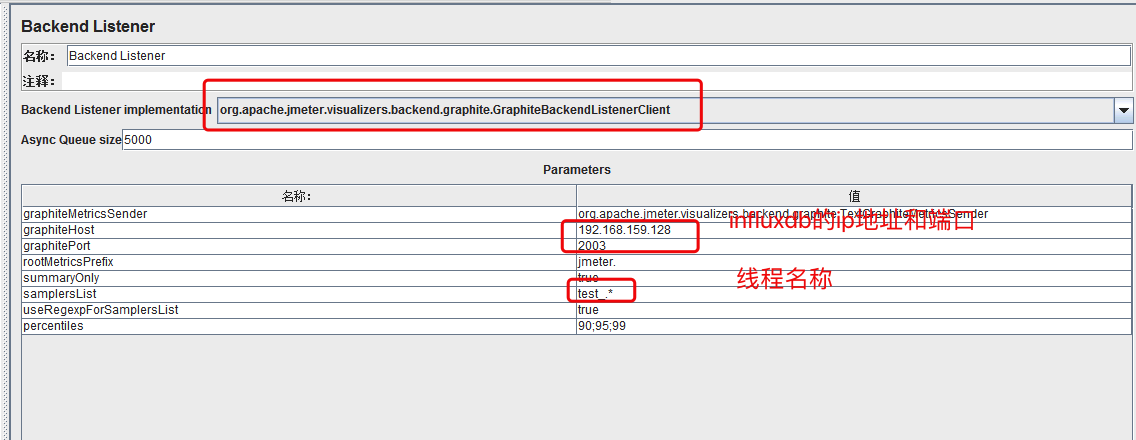

- 创建一个测试计划，并添加Backend Listenter，Backend Listener implementation 选择org.apache.jmeter.visualizers.backend.graphite.GraphiteBackendListenerClient
- 添加线程
- 设置influxDB IP及端口
- 运行测试，等待几秒看数据

image.png image.png

端口说明

  • 2003端口：Jmeter往数据库发数据的端口

  • 8086端口，Grafana从数据库取数据的端口

查看Jmeter数据库的表信息

[root@jmeter ~]# influx

Connected to http://localhost:8086 version 1.6.0
InfluxDB shell version: 1.6.0
> show measurements
ERR: database name required
Warning: It is possible this error is due to not setting a database.
Please set a database with the command "use <database>".
> show databases
name: databases
name
----
_internal
jmeter
> use jmeter
Using database jmeter
> show measurements
name: measurements
name
----
jmeter.all.a.avg
jmeter.all.a.count
jmeter.all.a.max
jmeter.all.a.min
jmeter.all.a.pct90
jmeter.all.a.pct95
jmeter.all.a.pct99
jmeter.all.h.count
jmeter.all.ko.avg
jmeter.all.ko.count
jmeter.all.ko.max
jmeter.all.ko.min
jmeter.all.ko.pct90
jmeter.all.ko.pct95
jmeter.all.ko.pct99
jmeter.all.ok.avg
jmeter.all.ok.count
jmeter.all.ok.max
jmeter.all.ok.min
jmeter.all.ok.pct90
jmeter.all.ok.pct95
jmeter.all.ok.pct99
jmeter.all.rb.bytes
jmeter.all.sb.bytes
jmeter.test.endedT
jmeter.test.maxAT
jmeter.test.meanAT
jmeter.test.minAT
jmeter.test.startedT

这个时候已经可以将统计数据成功发送到InfluxDB
