Jmeter是最常用的性能测试工具，influxdb2是一个时序数据库。

Jmeter是最常用的性能测试工具，influxdb2是一个时序数据库。

在国内有很多资料介绍了jmeter与influxdb1.x版本的集成，但是，在2021年，influxdb升级到2.x版本，这个版本与1.x版本有结构性的调整，完全不兼容。使用以前的资料，不能把它们两者集成起来。

这篇文章，是参考了大量的官方因为资料，整理的一份国内最全的集成解决方案，期望对大家有帮助。

安装influxdb2

rpm包安装

# 页面地址 https://github.com/influxdata/influxdb/releases
wget https://dl.influxdata.com/influxdb/releases/influxdb2-2.2.0.x86_64.rpm

yum localinstall influxdb2-2.2.0.x86_64.rpm -y

# 启动influxdb2
systemctl start influxdb
# 或者 service influxdb start
# 或者 influxdb run

# 查看状态
systemctl status influxdb
# 或者 service influxdb status

docker安装

mkdir /opt/influxdb-docker-data-volume && cd $_
docker run -itd --name influxdb2 -p 8086:8086 --volume $PWD:/var/lib/influxdb2 influxdb:2.2.0

配置influxdb2鉴权信息

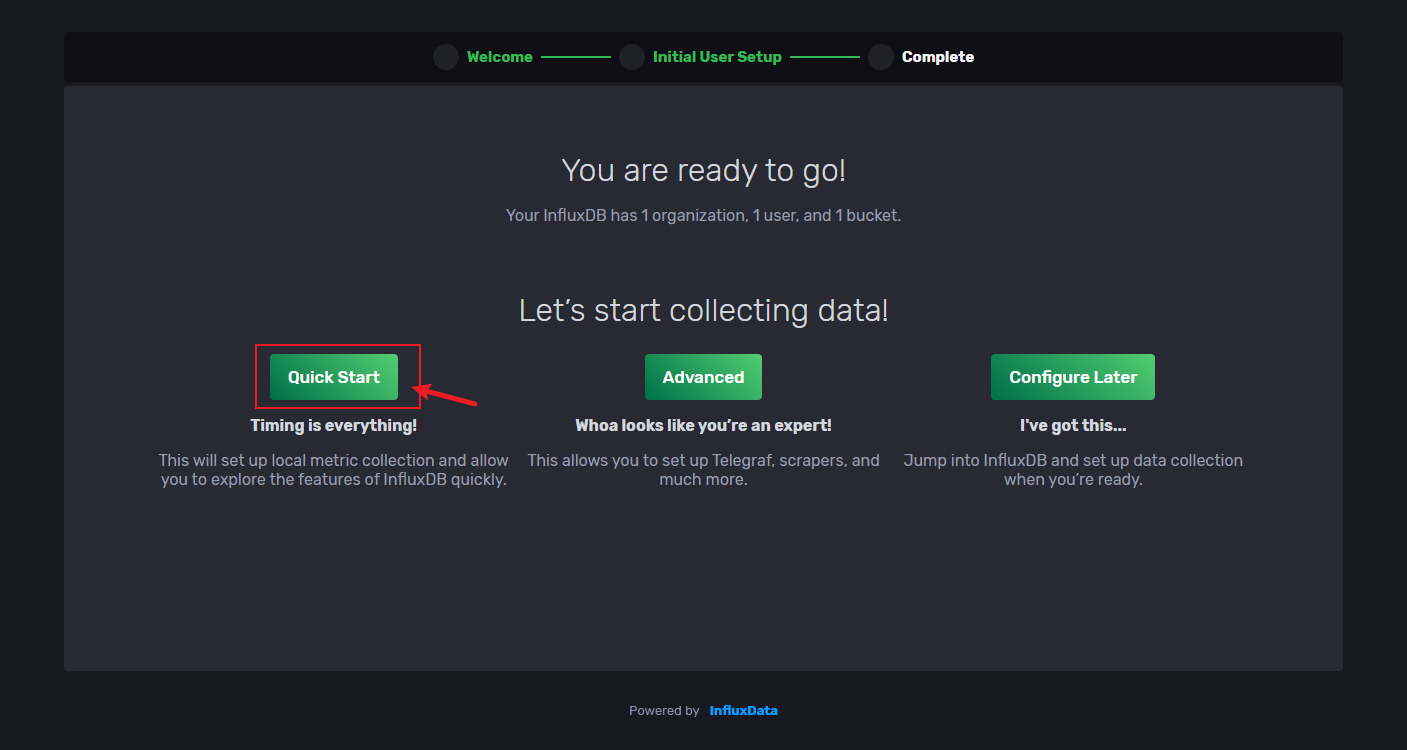

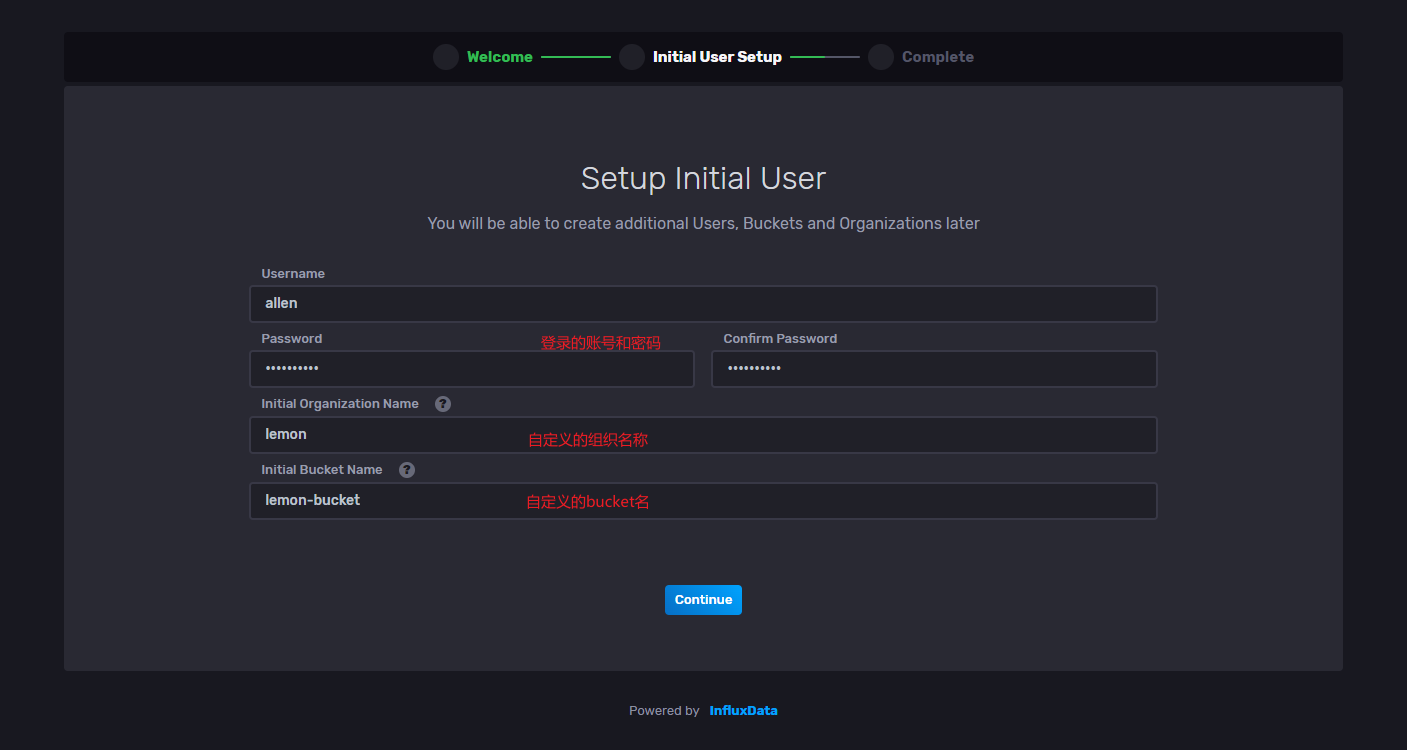

浏览器访问 http://influxdb2_ip:8086

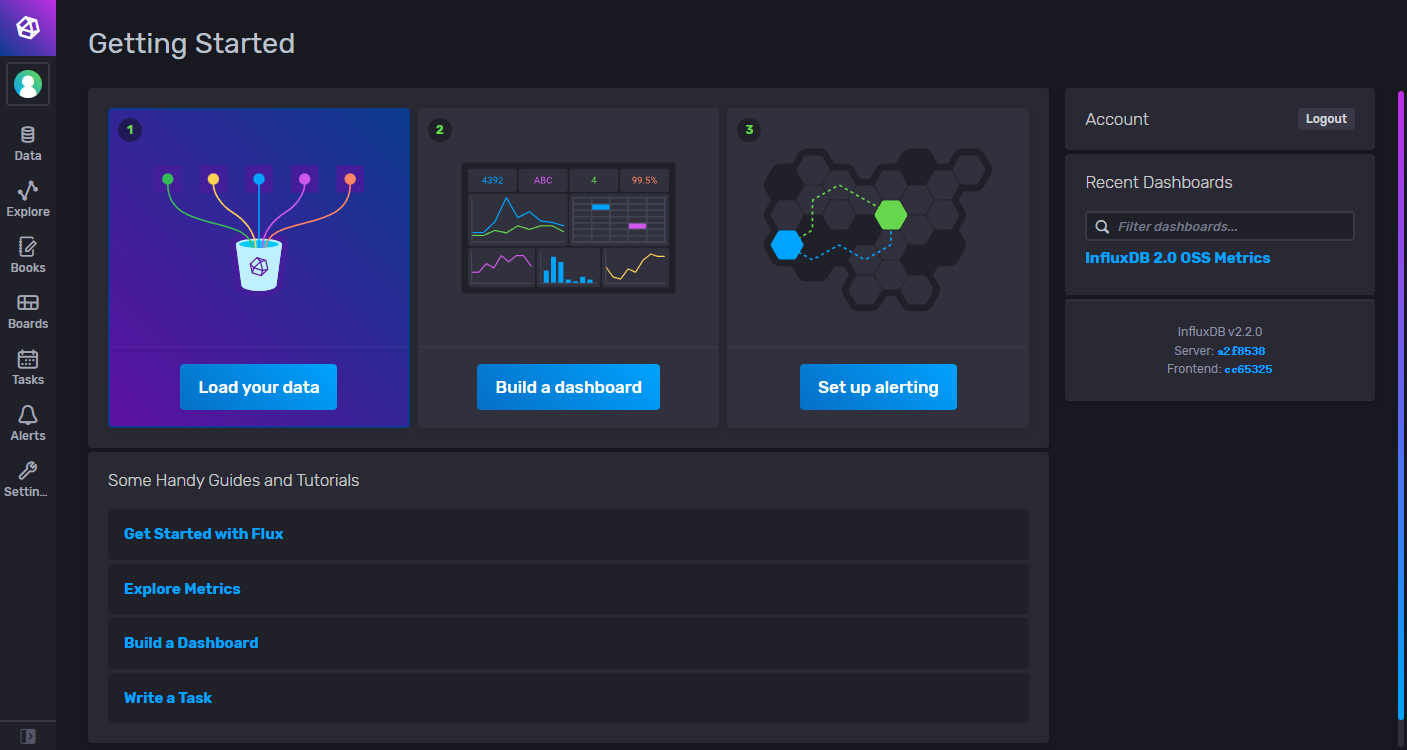

influxdb220220427174824.pnginfluxdb220220427175203.pnginfluxdb220220427175307.pnginfluxdb220220427175511.png

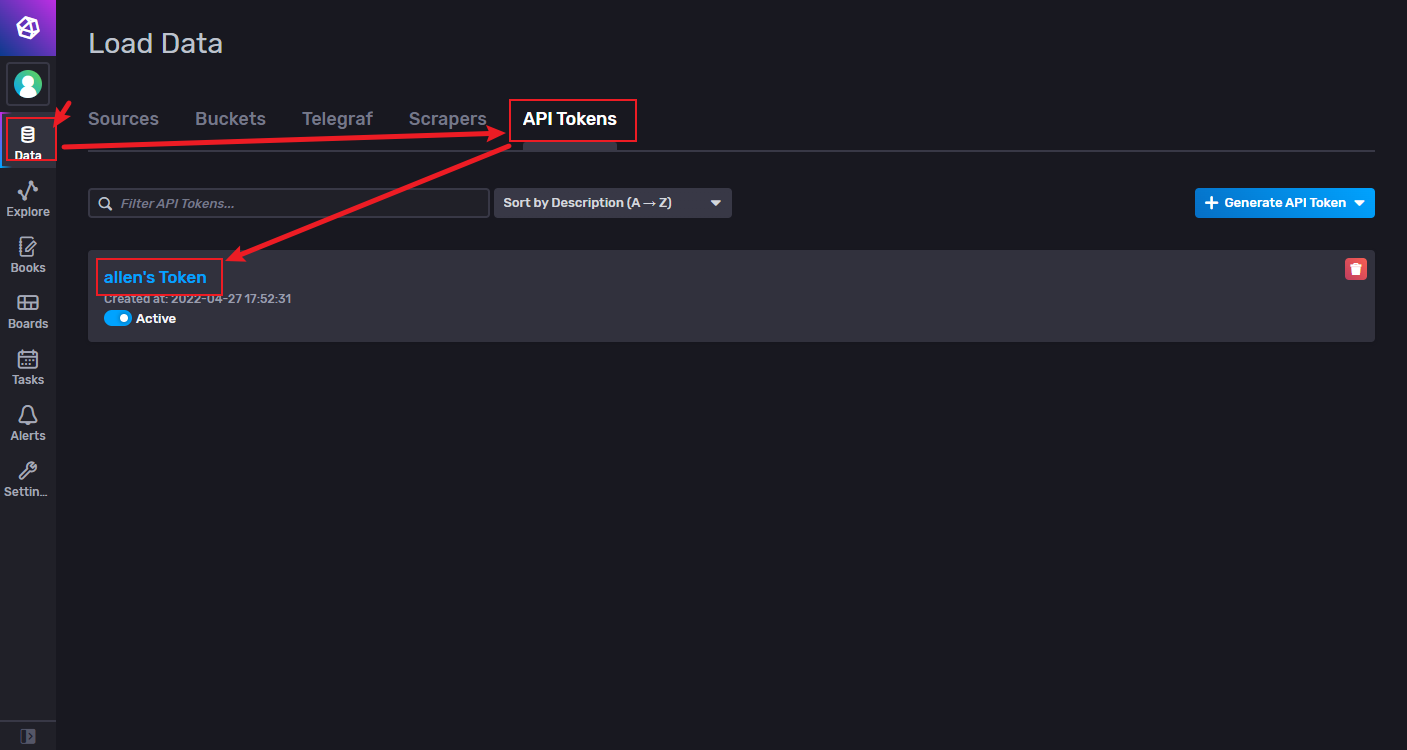

查看token

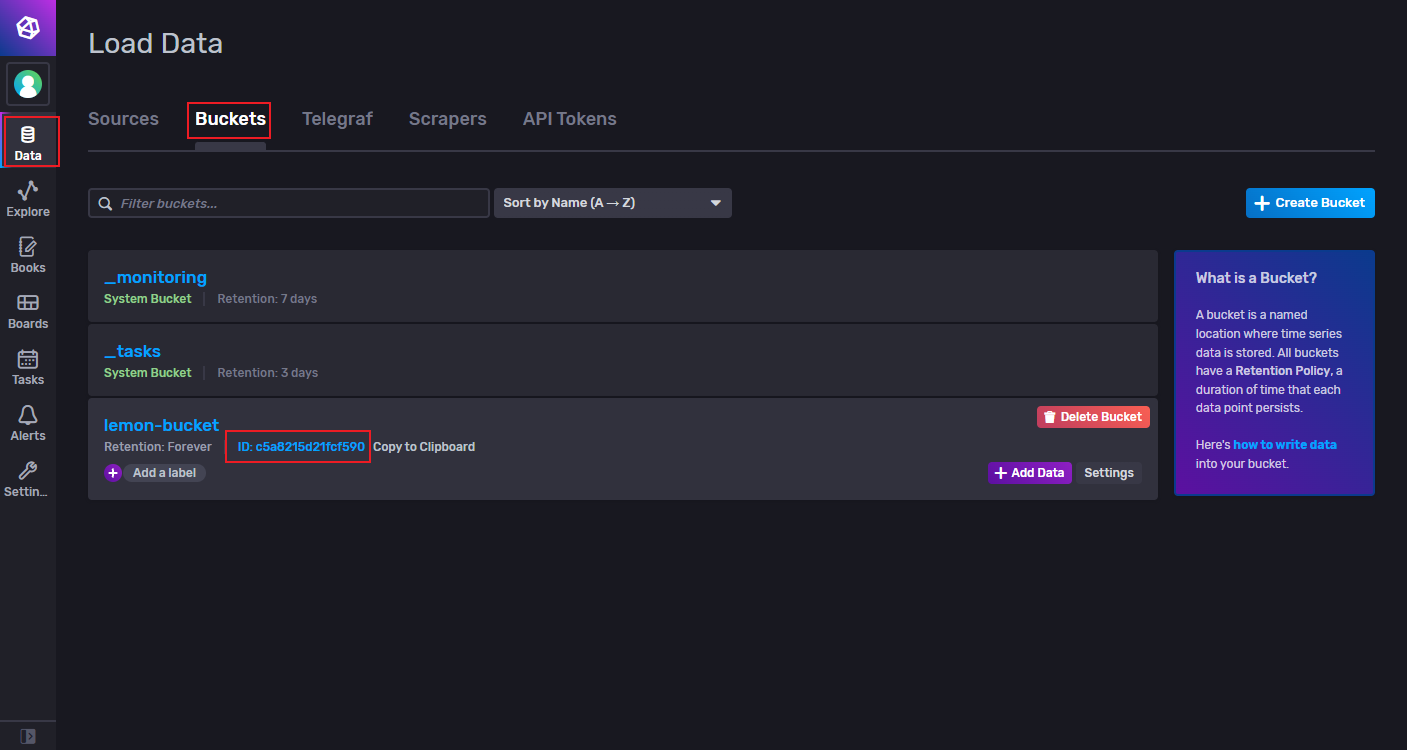

查看bucket-id

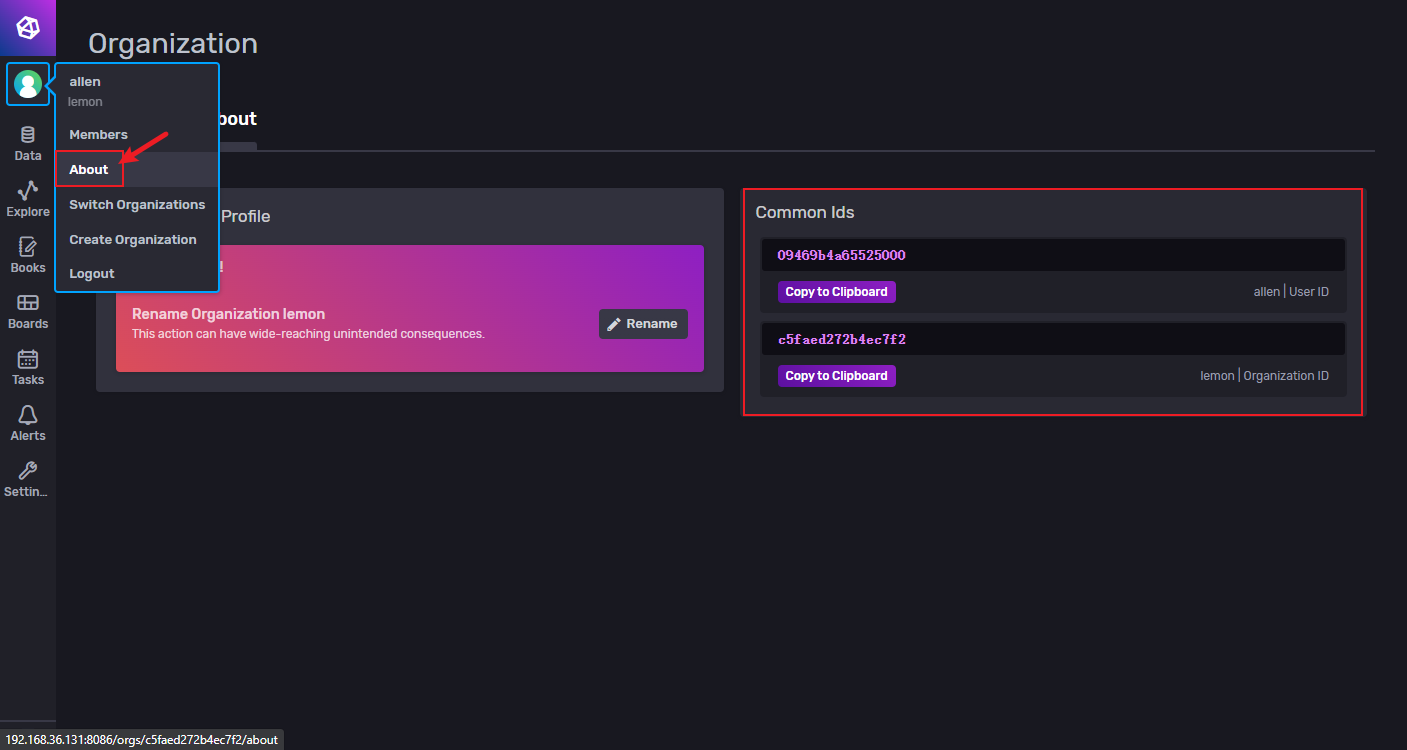

查看userid和orgid

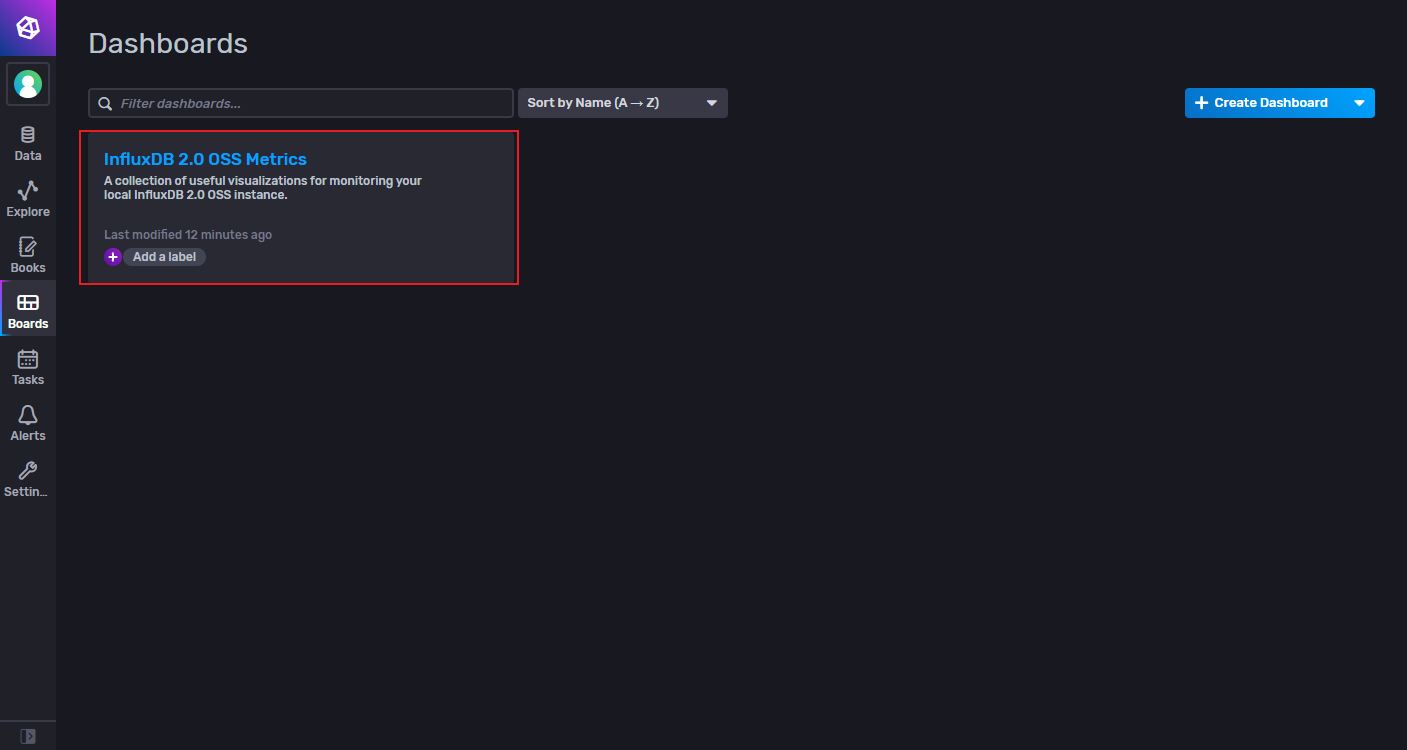

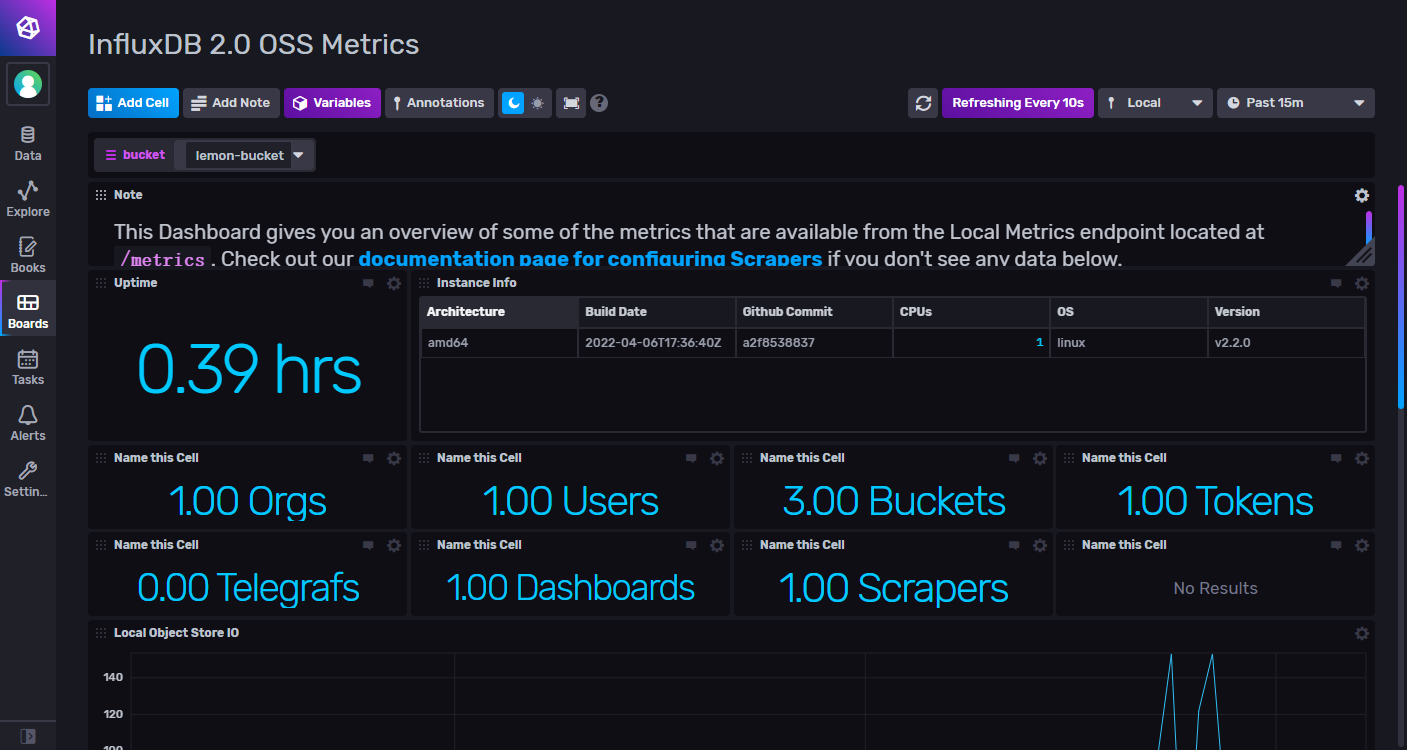

查看influxdb2自带监控


用influxdb2监控

Ⅰ、只想监控被测服务器硬件资源使用率

在想要被监控的机器上安装telegraf

# centos && RHEL
cat <<EOF | sudo tee /etc/yum.repos.d/influxdata.repo
[influxdata]
name = InfluxData Repository - Stable
baseurl = https://repos.influxdata.com/stable/\$basearch/main
enabled = 1
gpgcheck = 1
gpgkey = https://repos.influxdata.com/influxdb.key
EOF
sudo yum install telegraf -y
# ubuntu && debain
wget -qO- https://repos.influxdata.com/influxdb.key | sudo tee /etc/apt/trusted.gpg.d/influxdata.asc >/dev/null
echo "deb https://repos.influxdata.com/debian stable main" | sudo tee /etc/apt/sources.list.d/influxdata.list
sudo apt-get update && sudo apt-get install telegraf -y

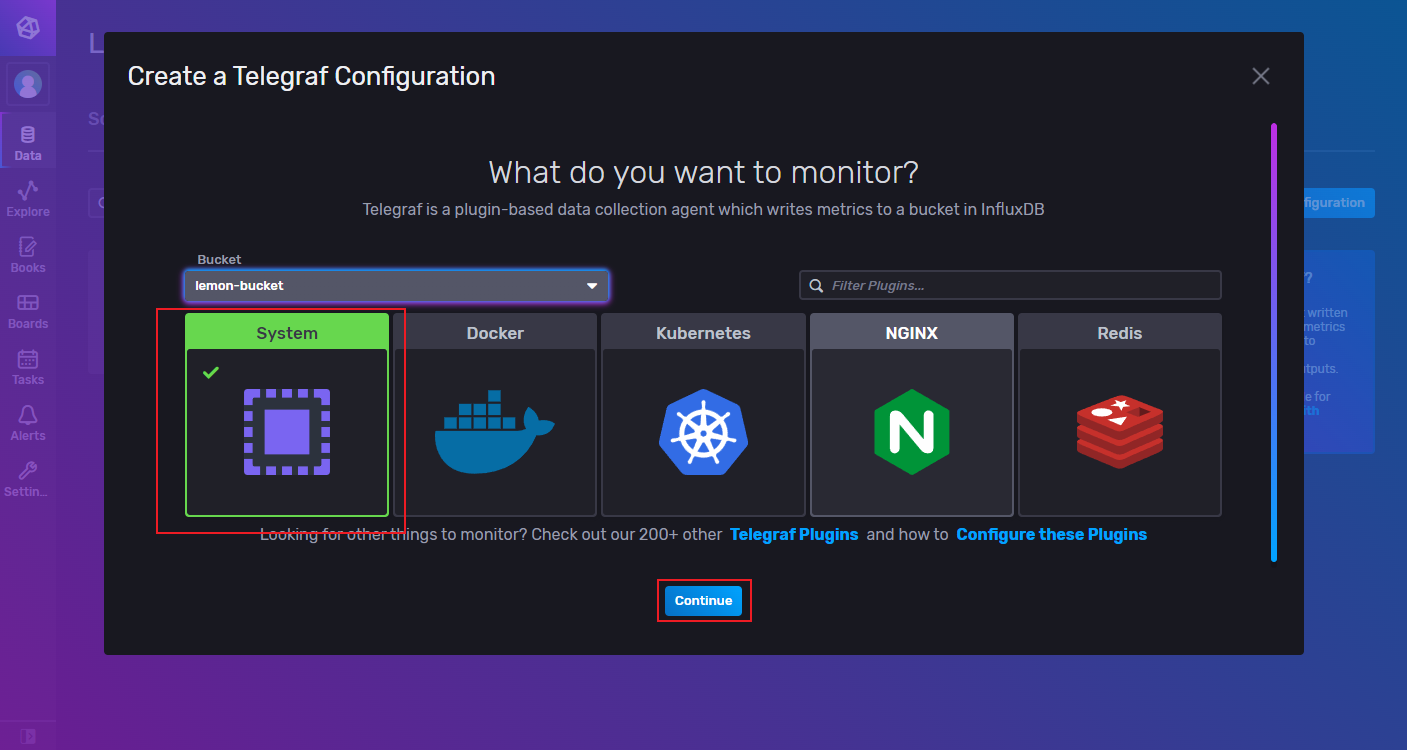

在influxdb2的UI平台中，进入Telegraf，点击create configuration

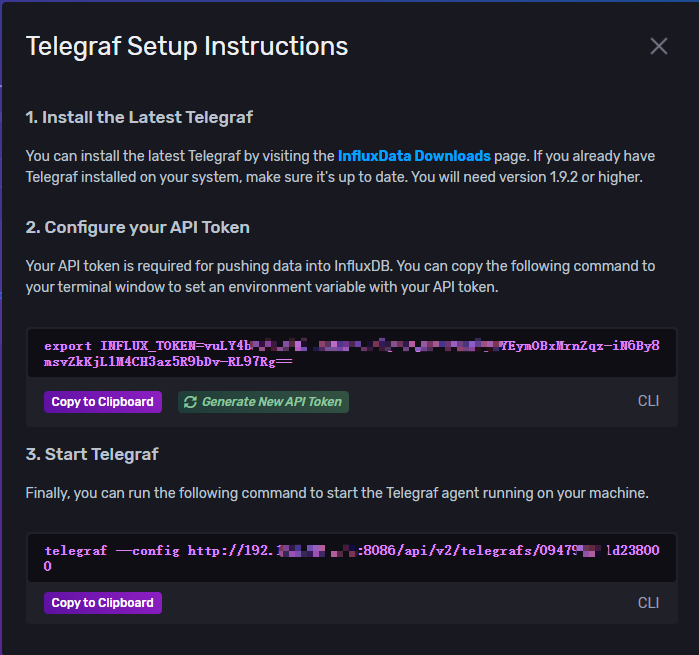

  • 创建之后，这个界面的信息，别急着关闭influxdb220220428133409.png

  • 把上面export信息拷贝到粘贴板，然后，在想被监控的服务器上执行一下；

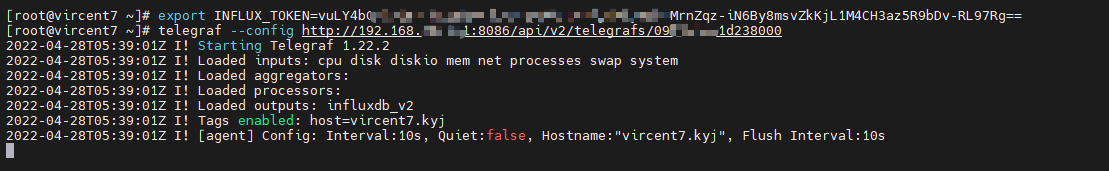

  • 然后，再拷贝telegraf这一句，到想要被监控的机器上执行一下influxdb220220428133951.png

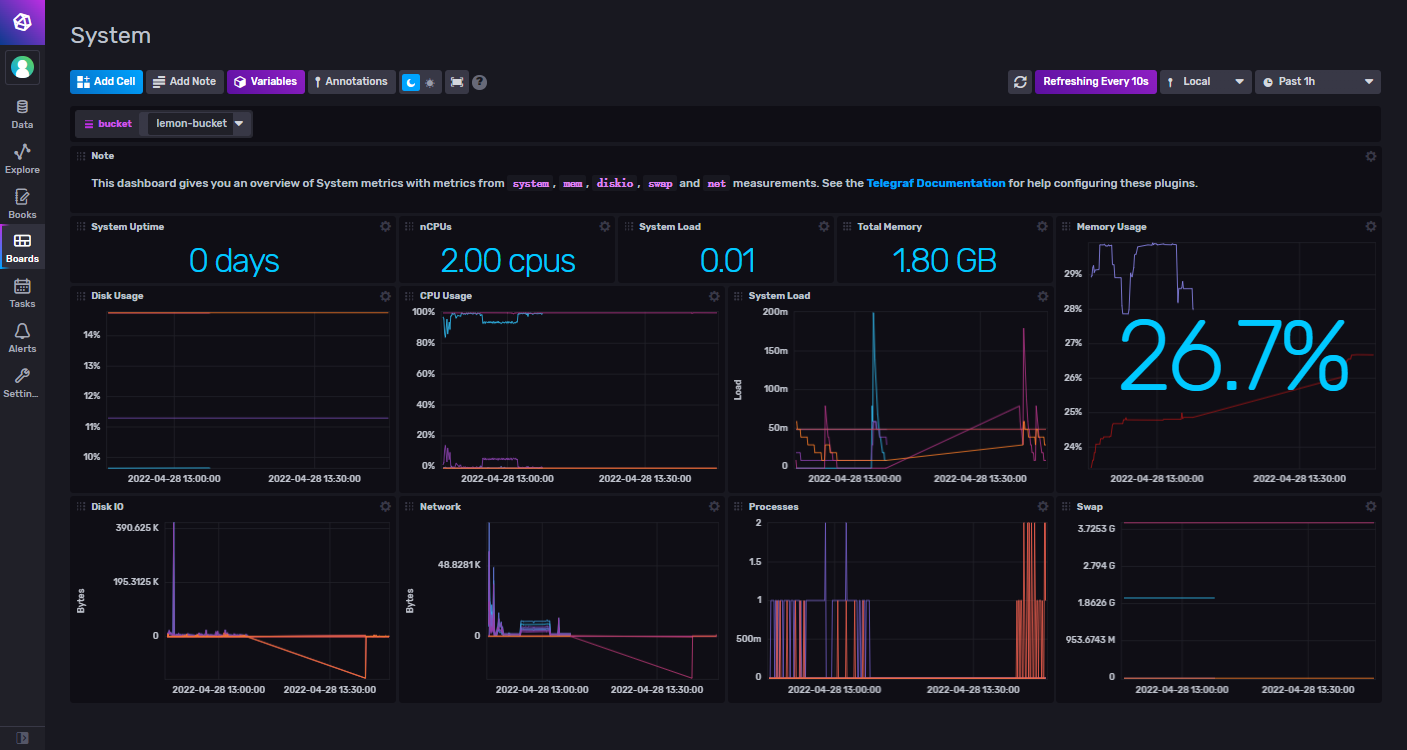

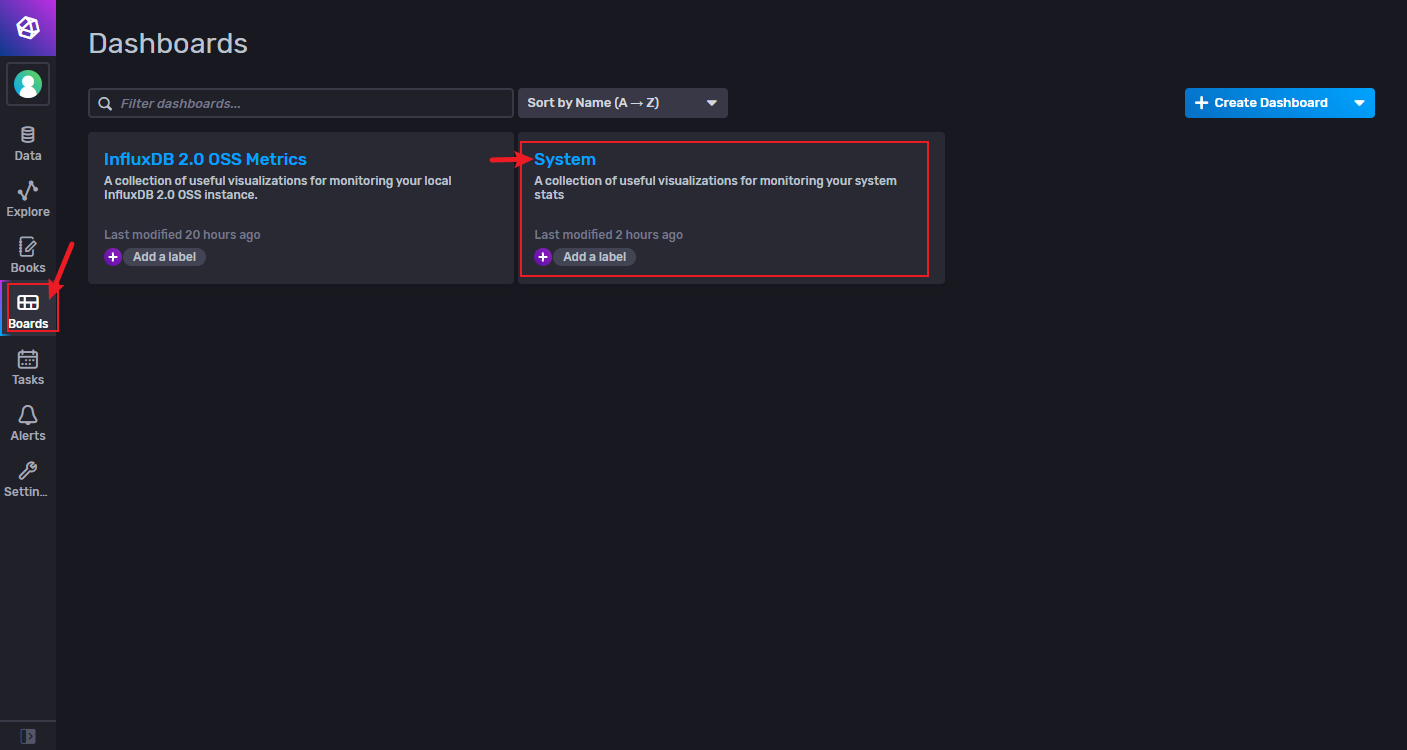

此时，已经在开始收集被监控的机器硬件资源使用情况了，在influxdb2的UI界面，点击Boards，选择system


这里就自动给我们显示了被监控的机器的硬件资源使用情况。

被监控的机器，如果想多台，只需要在每台机器上都按照telegraf，执行export和telegraf 命令即可。多台机器，在这个监控界面，图表中用不同的颜色标识。

Ⅱ、想要grafana+influxdb2集成监控平台监控被测服务器硬件资源使用率

安装grafana

  • 执行安装

# centos && RHEL
wget https://dl.grafana.com/oss/release/grafana-8.5.0-1.x86_64.rpm
sudo yum install grafana-8.5.0-1.x86_64.rpm -y

## ubuntu && debain
sudo apt-get install -y adduser libfontconfig1
wget https://dl.grafana.com/oss/release/grafana_8.5.0_amd64.deb
sudo dpkg -i grafana_8.5.0_amd64.deb

注意： 因为要使用influxdb2，所以，grafana版本请使用新版本，不要使用老的低版本，低版本不支持influxdb2.

  • docker安装

docker run -itd --name grafana -p 3000:3000 grafana/grafana

配置grafana

  • 浏览器访问http://grafana_ip:3000 admin/admin

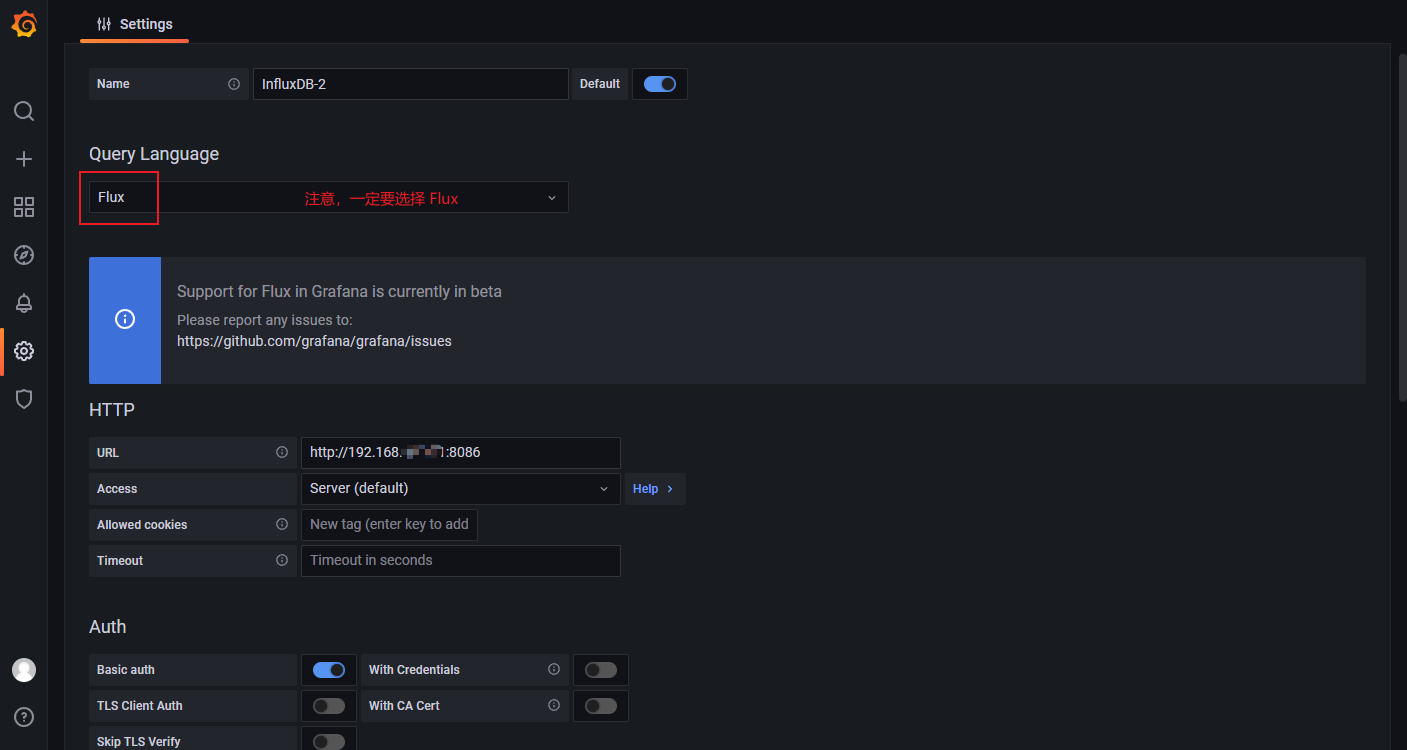

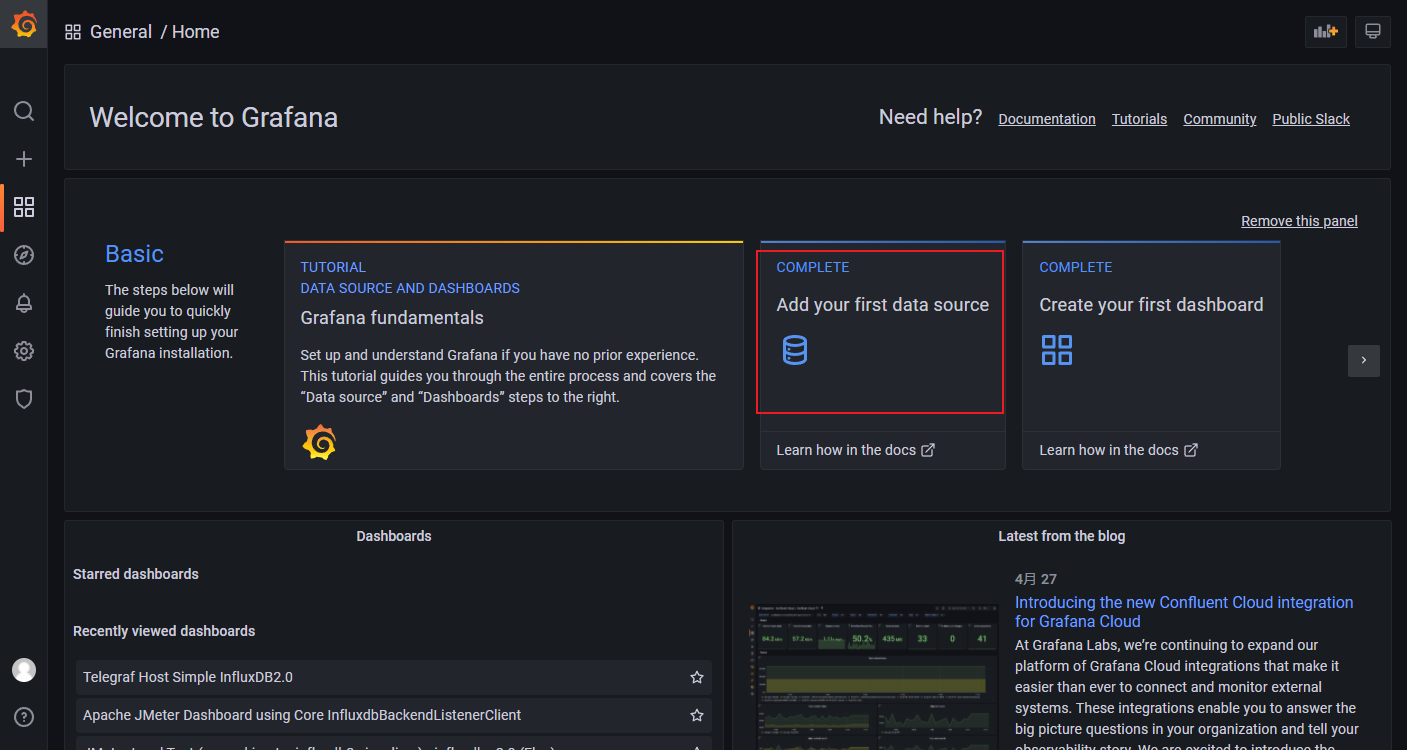

  • 添加数据源influxdb220220428140709.png注意，边界页面信息要准确influxdb220220428140946.png

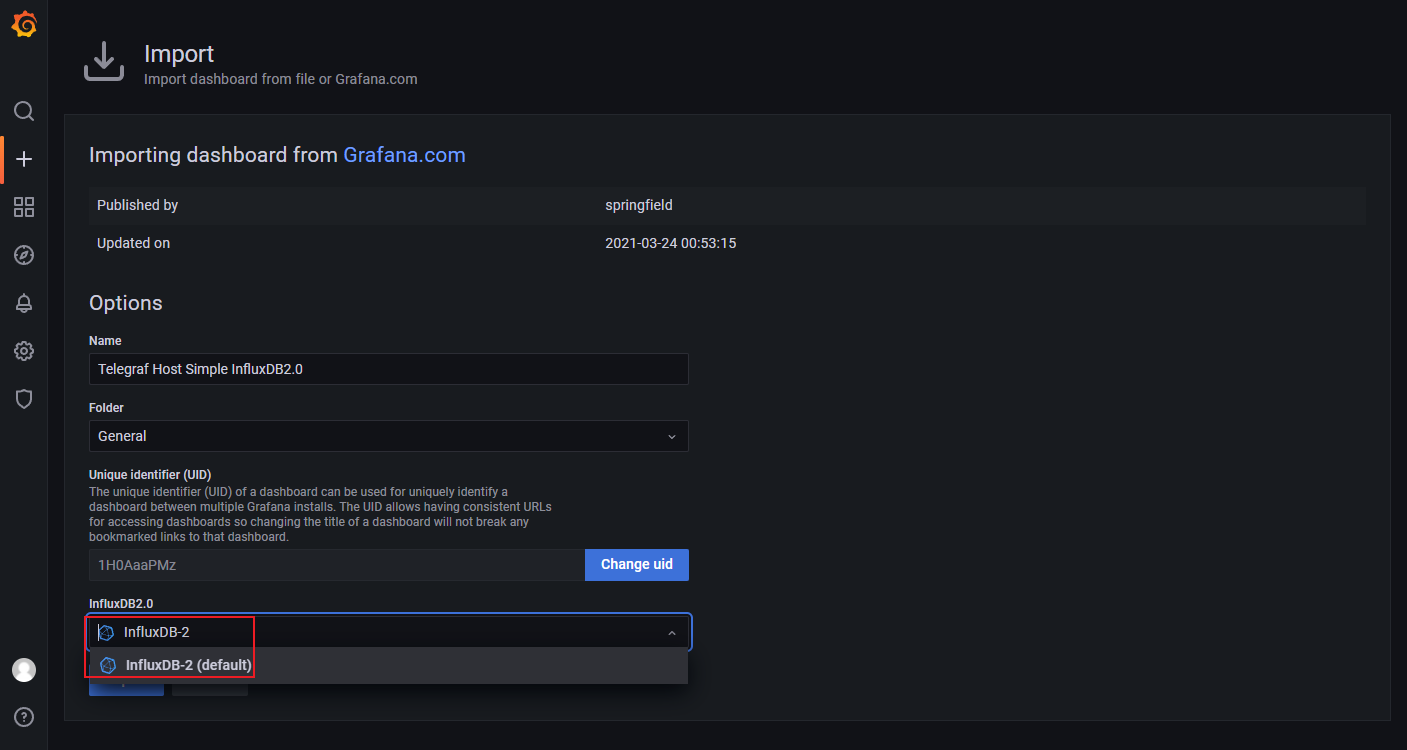

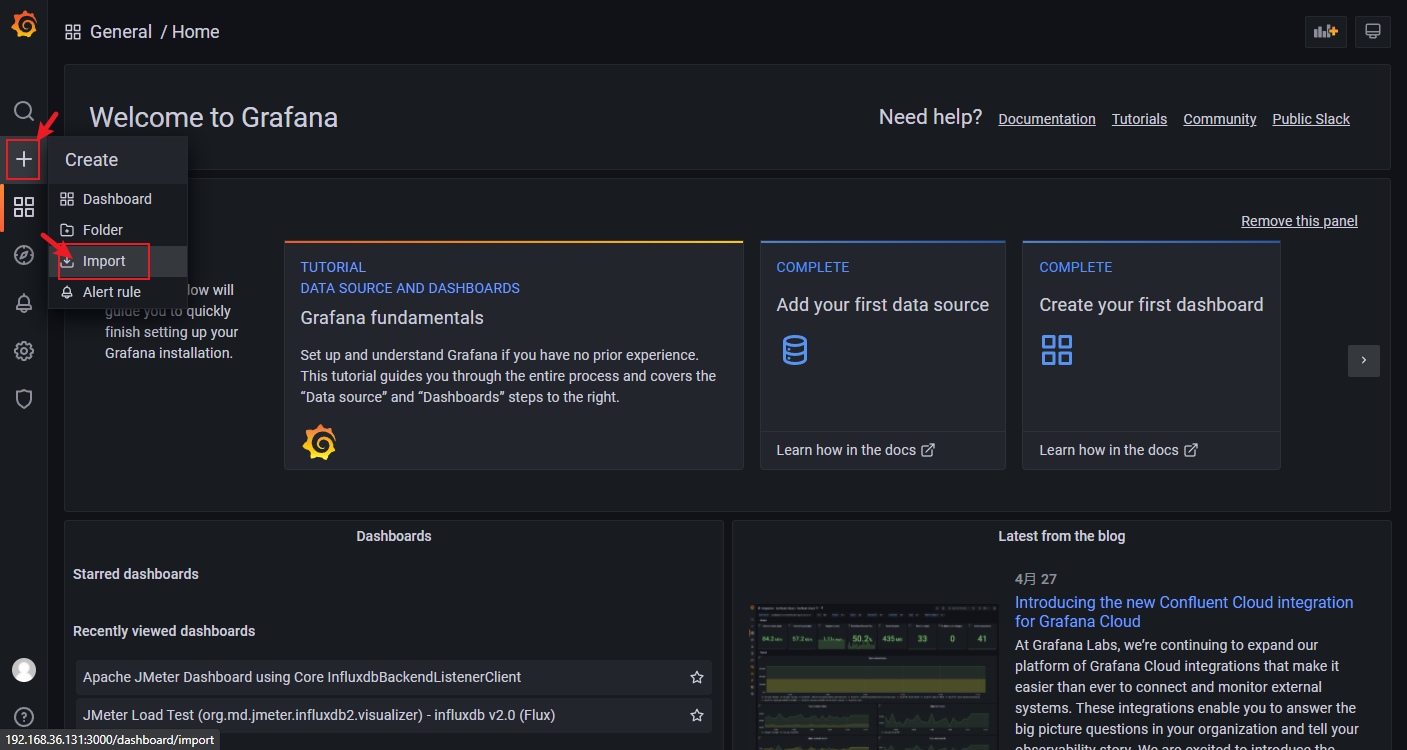

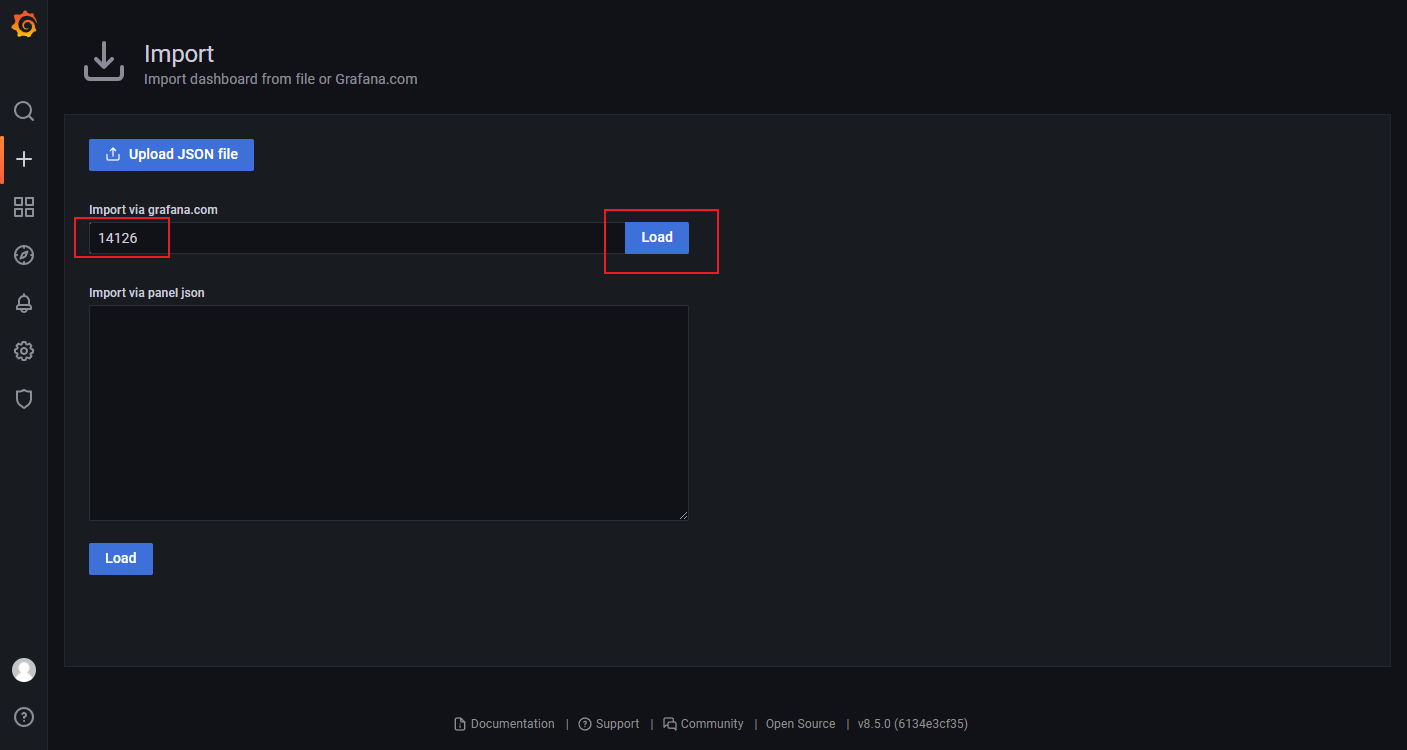

  • import模板14126influxdb220220428140143.png输入14126，点击 loadinfluxdb220220428140306.png注意，选择influxdb2的数据源，importinfluxdb220220428140406.pnginfluxdb220220428141521.png

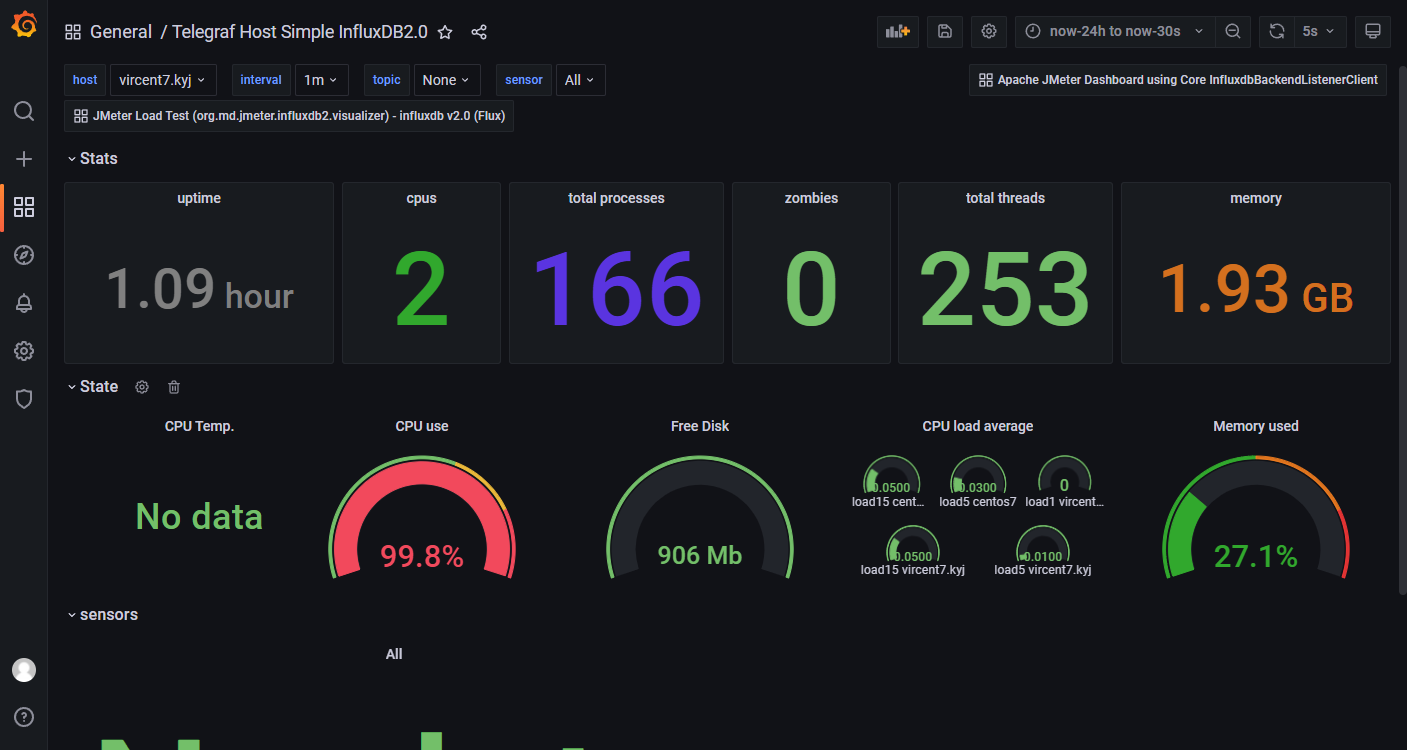

这样，我们就可以在grafana平台中，查看到被监控的机器硬件资源使用情况了。

如果，被监控的机器是多台，退出grafana重新登录后，打开这个面板，切换顶部右上角的host值，就可以切换查看不同机器的监控数据。

Ⅲ、想要grafana+influxdb2+jmeter集成监控平台监控性能测试过程数据

安装influx-cli并创建jmeter数据库

mkdir ../influx-cli && cd $_
wget https://dl.influxdata.com/influxdb/releases/influxdb2-client-2.3.0-linux-amd64.tar.gz

tar -xzvf influxdb2-client-2.3.0-linux-amd64.tar.gz
cd influxdb2-client-2.3.0-linux-amd64

./influx config create --config-name influx-cli-config \
--host-url http://127.0.0.1:8086 \
--org lemon \
--token Cfq2_NRU_0UZzm5uzwROaXdOevurmTg43b0kNFP6_leHIxn9ZRUzmrzKYP3NkhSMGMdrwXld6kPFyAYmLqyfGw== \
--active


./influx v1 dbrp create \
  --db jmeter \
  --rp jmeter \
  --bucket-id fab7c7508bef96f3 \
  --default

把jmeter性能测试数据写入influxdb2库

  • 使用jmeter5.4.1以上版本

  • 添加后端监听器

    • 方法一：监听器实现选择：org.apache.jmeter.visualizers.backend.influxdb.InfluxdbBackendListenerClient

    • influxbdUrl：http://You_Influxdb2_ip:8086/write?db=jmeter&org=You_Org&bucket=You_Bucket

    • application： 自愿修改

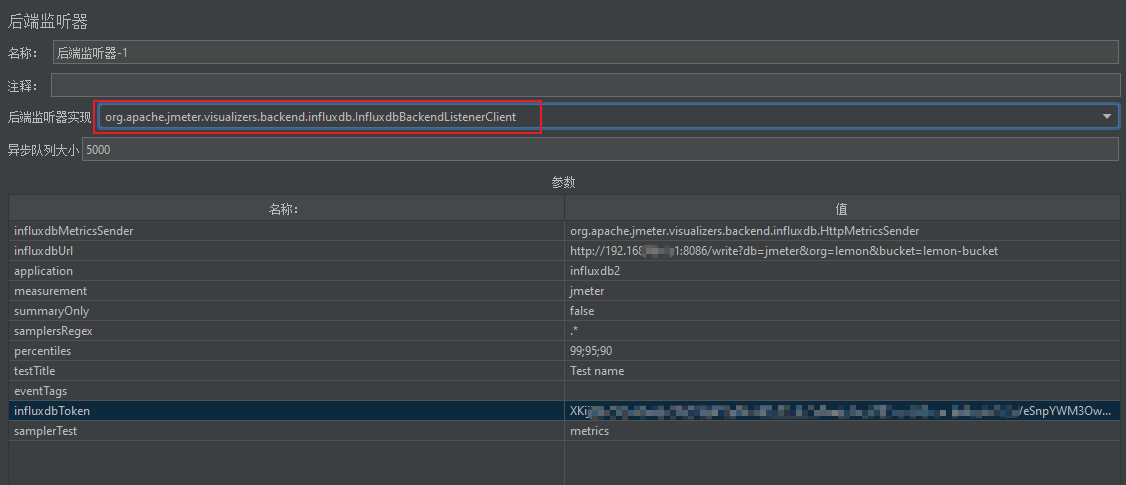

    • 添加influxdbToken： You_APITokeninfluxdb220220427185842.png执行性能测试，此时，如果参数配置没有错误，数据就已经写入influxdb2数据库中，在任意可以连接到influxdb2数据库的机器终端窗口中执行

      curl --get http://You_Influxdb2_ip:8086/query \
--header "Authorization: Token You_APIToken" \
--data-urlencode "q=select * from jmeter.jmeter.jmeter order by time desc limit 2;"
# 这个sql意思是，查看jmeter库的jmeter表中，时间倒序的2条数据
# sql语句可以自己修改，与关系型数据库sql类似

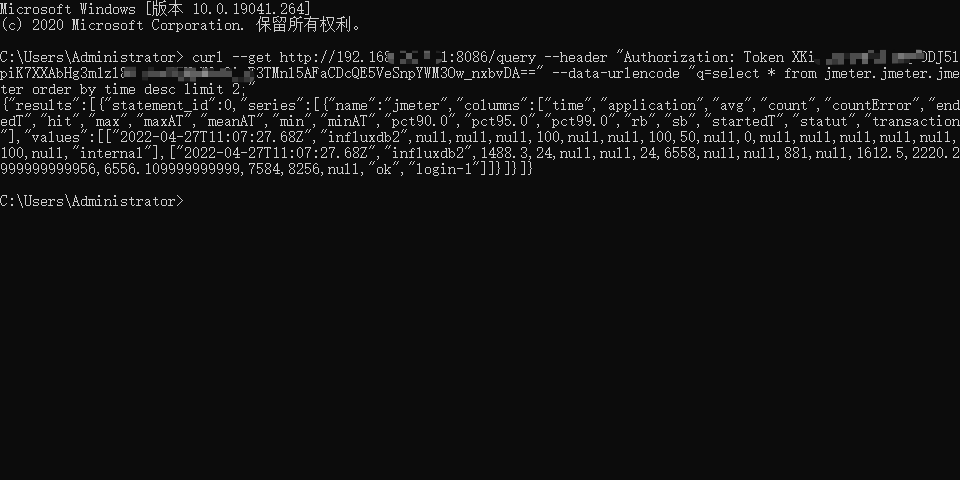

    • 可以查看到写入数据库中的最新2条数据influxdb220220427191014.png

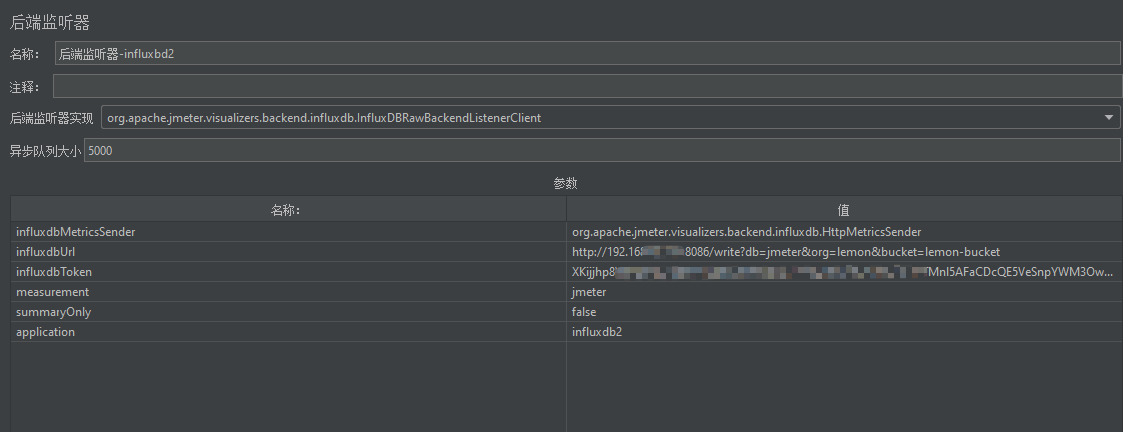

  • 添加的后端监听器，也可以选择另外一个实现

执行性能测试，照样可以把数据写入influxdb2数据库中。

grafana与influxdb2集成显示jmeter测试数据

  • 首先，也是安装好grafana和配置influxdb2数据源

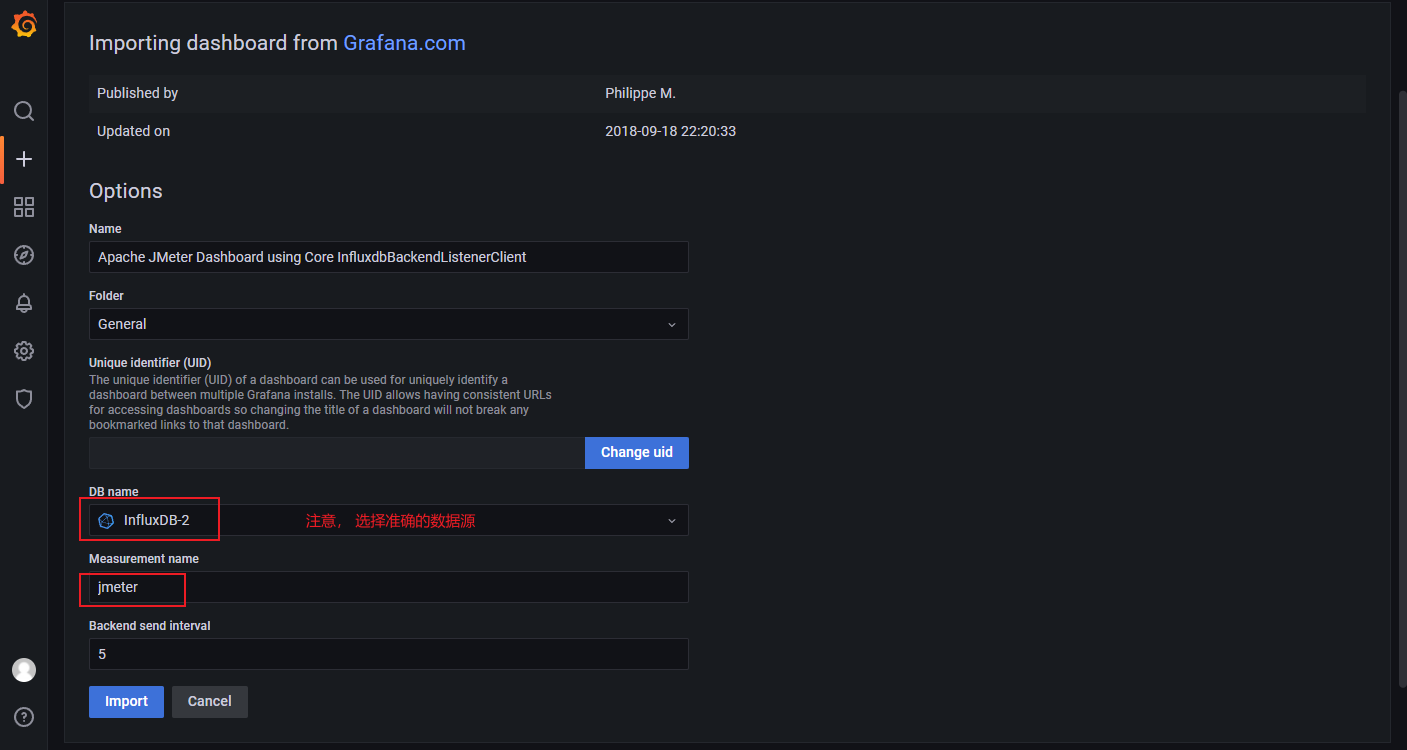

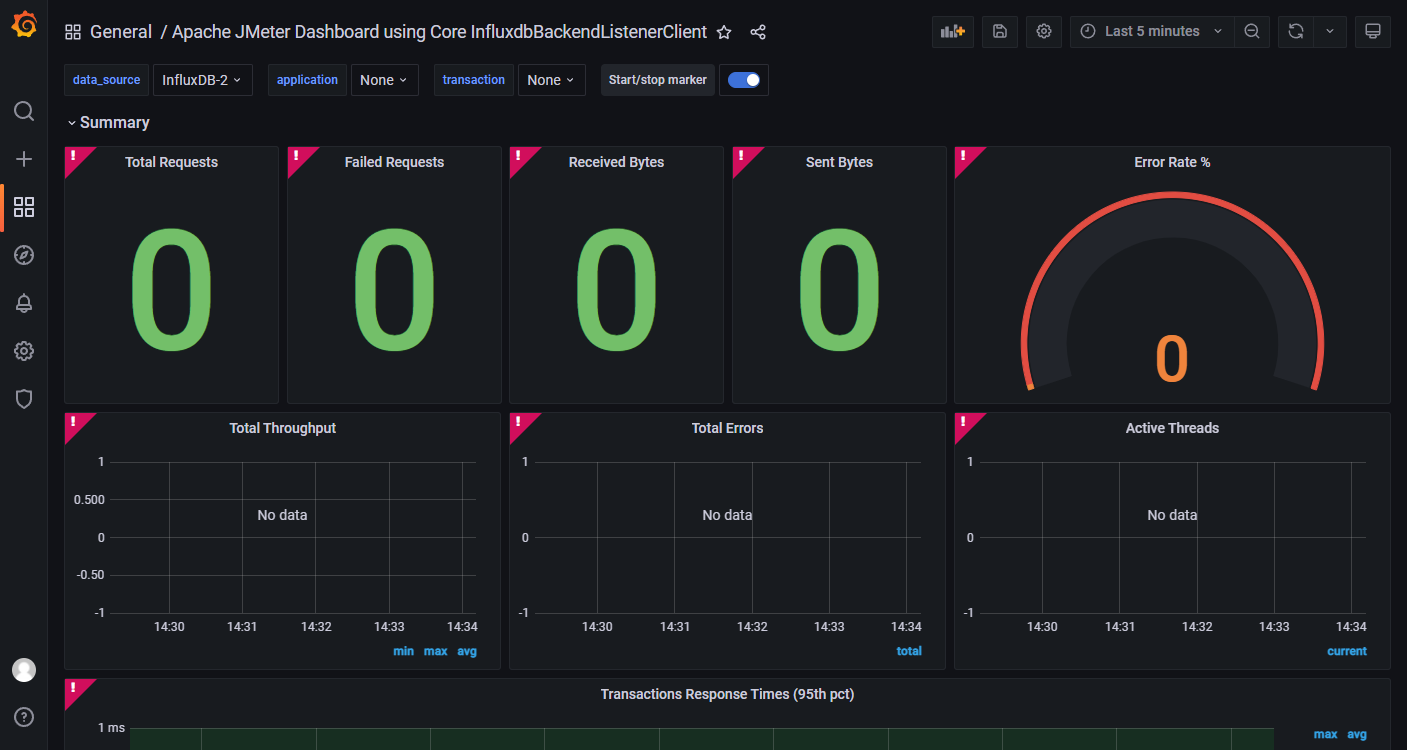

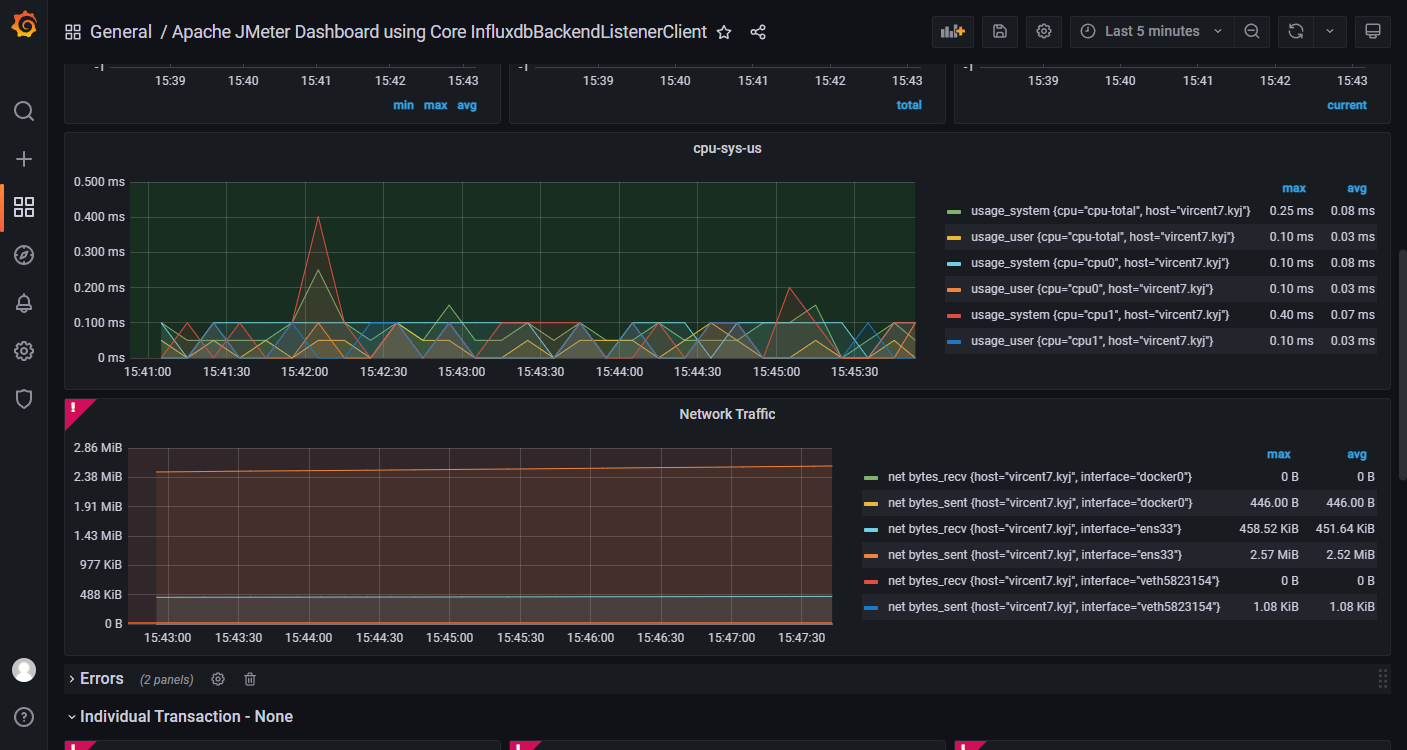

  • import模板 5496influxdb220220428143156.png尴尬，很大的尴尬，什么数据都出不来influxdb220220428143453.png原因很简单，因为这个模板是基于influxdb1.x版本的，不支持influxdb2版本。需要自己修改。influxdb220220428154805.png

  • 对于不知道怎么修改的同学，也可以改用下面的方法：

    • 下载jdk11

    • 下载jmeter-plugin-influxdb2-listener-1.5.jar 包，把它放到jmeter的lib\ext文件夹中

    • 解压安装jdk11，不需要配置系统环境变量

    • 修改jmeter的bin文件夹中 jmeter启动文件，启动jmeter

      # windows ->jmeter.bat 在文件有效信息前面增加
set JAVA_HOME=你安装jdk11的路径
set PATH=%JAVA_HOME%\bin;%PATH%

# mac && linux ->jmeter 在文件有效信息前面增加
JAVA_HOME=你解压的jdk11路径

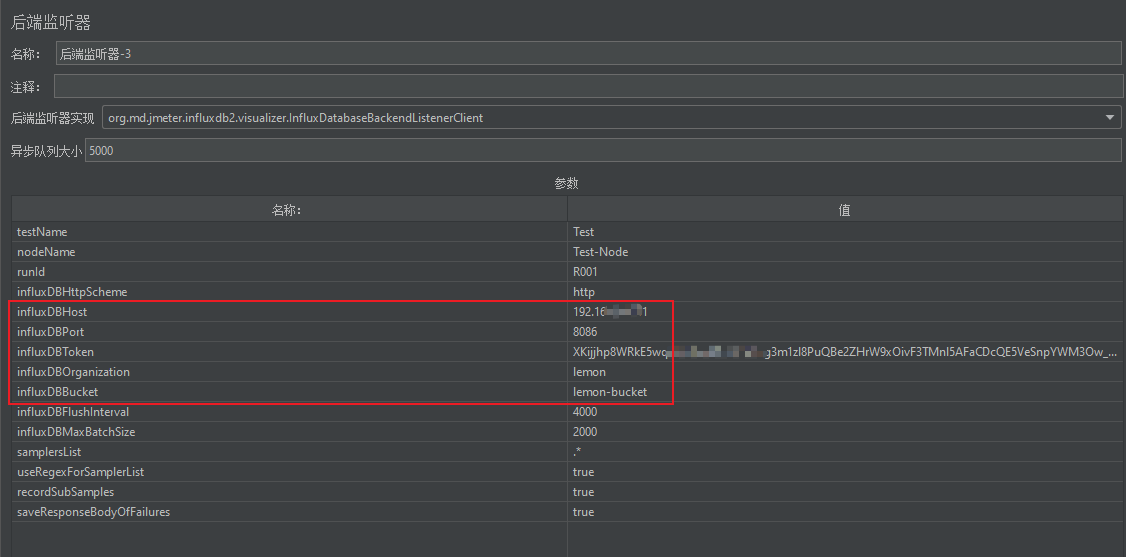

    • 在jmeter的后端监听器中，选择 后端监听实现： org.md.jmeter.influxdb2.visualizer.InfluxDatabaseBackendListenerClientinfluxdb220220428164604.png注意，红框中的信息填写正确

    • jmeter执行性能测试

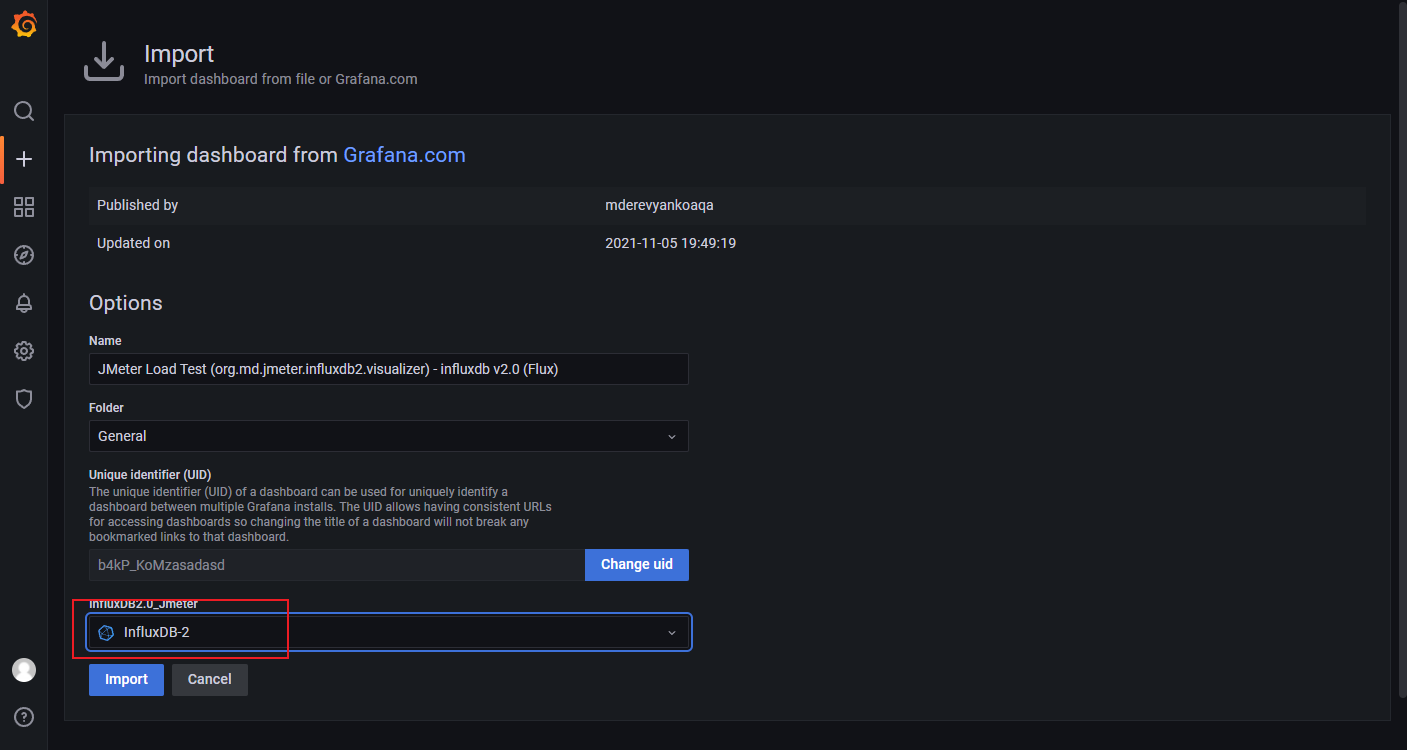

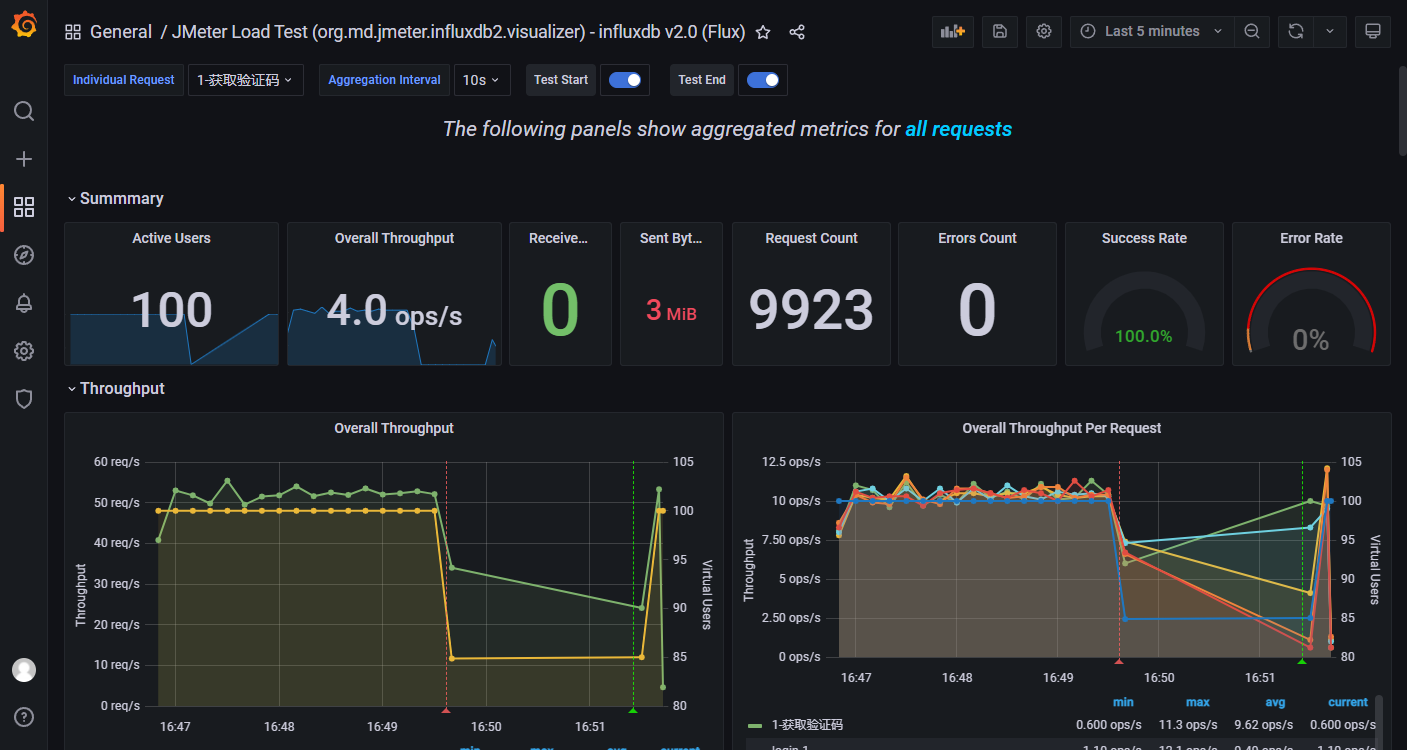

    • grafana中import模板13644influxdb220220428164907.png注意，选择好数据源，importinfluxdb220220428165014.png

至此，我们用jmeter集成influxdb2和grafana搭建监控平台，监控性能测试过程数据完整实现。
